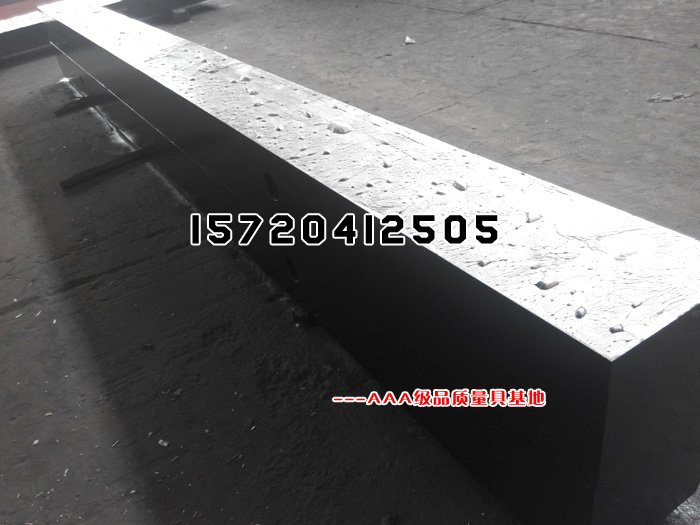

铝型材检验平台,铝型检验材平板

铝型材检验平台又名(铝型材平板)与一般的铸铁平台有相似的地方,但是也有不同的地方,不同的在于平台的结构,一般的平台如果承重量不是很大的话,面板和围子可以做的稍微的单薄一点
产地:中国>河北>沧州>泊头市
供应商:AAA级品质保证精密量具生产基地(平板量具生产基地)
电话:0317-8259505 传真:0317-4581008
销售热线:18713641100 15720412505

铝型材检验平台,铝型检验材平板详细介绍
更多

关键词:T型槽平板|铝型检验材平板|研磨平板|三坐标平板|

铝型材检验平台(检测平板)详细介绍

铝型材检验平台(检测平板)是再生产型材过程中必不可少的工具,型材下了生产线以后就要用检验平台(检测平台)对型材的平行度和扭曲度进行检测。

铝型材检验平台(检测平板)材质一般为HT200。

铝型材检验平台(检测平板)规格一般是细长型的,常见的规格有500X6000X350,对于平台的规格也可以根据客户的要求进行定做,根据我们的经验来说,平台面板的厚度没有必要太厚,可以根据平台的长短进行设计。有些客户存在误区,就是平台的面板越厚,平台的精度越高,其实没有必要,平台的稳固性主要是在围子和筋板的厚度上控制。一般的设计是这样的6米长的平台面板一般在50-60MM,围子厚度是40MM,筋板的厚度是30MM,平台的整个高度是350-400MM.

铝型材检验平台(检测平板)精度分为1,2,3级,所谓的精度就是整个平面的平面度,整个的平面度一般就是相差0.2MM,这个数值是对于6000-8000MM的平台来说的。

铝型材检验平板材质:一般为HT200。

铝型材检验平台/铝型材检验平板精度:分为1,2, 3级,所谓的精度就是整个平面的平面度,整个的平面度一般就是相差0.2MM,这个数值是对于6000-8000MM的平台来说的。

铝型材检验平台/铝型材检验平板规格:一般是细长型的,常见的规格有6000X 500X300,对于平台的规格也可以根据客户的要求进行定做,在这个问题上,根据我们的经验来说,平台面板的厚度没有必要太厚,可以根据平台的长短进行设计。有些客户存在误区,认为平台的面板越厚,平台的精度越高,其实是完全没有必要,平台的稳固性主要是在底部加强筋的强度及平板外沿的厚度。一般性的设计是这样的6米长的铝型材检验平台/铝型材检验平板的板面一般在50-60MM,围子厚度是40MM,筋板的厚度是30MM,平台的整个高度是300-380MM。

铝型材检验平板又名(铝型材平板)与一般的铸铁平台有相似的地方,但是也有不同的地方,不同的在于平台的结构,一般的平台如果承重量不是很大的话,面板和围子可以做的稍微的单薄一点,这样可以节省成本,但是铝型材检验平台却不能这样衡量,平台的承重虽然不是很大,但是平台由于其特殊的形状,所以高度应该保持在300或者300以上,面板的厚度保持在50为宜,这样平台就能比较好的保持精度,方便客户的使用,所以,客户在选择平台时一定不要听人的一面之词,不要只为了节省点资金而耽误了生产。
铝型材检验平台是检验铝型材平行度的平台,是铝型材生产厂家必不可少的生产工具。
我公司生产的铝型材专用检验平台适用于各规格尺寸的铝型材检测,精度高、内应力消除好、长期使用不变形。目前我公司已为全国众多生产铝型材的厂家提供了多台铝型材专用检验平台。铝型材广泛应用于航空、航天、建筑等行业.

铝型材检验标准

铝合金边框主要作用有

    a)保护玻璃边缘

    b)铝合金结合硅胶打边加强了组件的密封性能

    c)大大提高了组件整体的机械强度

    d)便于组件的安装,运输。

  参考GB/T5237.1~5237.5—2000《铝合金建筑型材》以及GB/T3190—1996《变形铝及铝合金化学成分》、GB/T9535—1998《地面用晶体硅光伏组件设计鉴定和定型》等标准,确定组件外边框型材的选定以及来料的检验

1、铝型材的牌号,成分。

  组件用金属边框为铝合金材料,为达到光伏组件要求的机械强度及其它要求,参照GB/T3190—1996《变形铝及铝合金化学成分》,采用国际通用牌号为6063T6铝合金材料,成分如下


(Si) %

(Fe) %

(Cu) %

(Mn) %

(Mg) %
铬
(Cr) %

(Ni) %

(Zn) %

0.2-0.6
0.35
0.1
0.1
0.45-0.9
0.1

0.1



(Ti) %

(Ga) %

(Va) %
Others
Specified%
Others
Each %
Others
Total%

(Al) %

0.1



0.05
0.15
Remainder

2、铝型材的表面处理(先喷沙后氧化)

    太阳组件要保证长达25年的使用寿命,铝合金表面必须经过钝化处理——阳极氧化,表面氧化层厚度大于10μm。用于封装的边框应无变型,表面无划伤。

    目前组件厂家铝边框的平均氧化层处理厚度在25μm

阳极氧化:

    也即金属或合金的电化学氧化,是将金属或合金的制件作为阳极,采用电解的方法使其表面形成氧化物薄膜。金属氧化物薄膜改变了表面状态和性能,如表面着色,提高耐腐蚀性、增强耐磨性及硬度,保护金属表面等。例如铝阳极氧化,将铝及其合金置于相应电解液(如硫酸、铬酸、草酸等)中作为阳极,在特定条件和外加电流作用下,进行电解。阳极的铝或其合金氧化,表面上形成氧化铝薄层,其厚度为5~20微米,硬质阳极氧化膜可达60~200微米。阳极氧化后的铝或其合金,提高了其硬度和耐磨性,可达250~500千克/平方毫米,良好的耐热性,硬质阳极氧化膜熔点高达2320K,优良的绝缘性,耐击穿电压高达2000V,增强了抗腐蚀性能,在ω=0.03NaCl盐雾中经几千小时不腐蚀。

3、铝型材的外观检验

    外观检验参照GB/T14952.3-94《中华人民共和国标准铝及铝合金阳极氧化着色阳极氧化膜色差和外观质量检验方法目视观察法》

4、取样检验   单位(根)

    可做重复检验内容包括:

1)氧化膜厚度检测方法

    测定方法按照GB/T8014和GB/T4957规定方法进行,仲裁由GB/T8014和GB/T6462执行

取样方法:

    按上表检测出不合格品数量达到规定上限时,应另取双倍数量型材复验,不合格数不超过上表规定的允许不合格品数上限的双倍为合格,否则判整批不合格。但可由供方逐根检验,合格者交货。

2)  划痕数量

    目视全表面检测,整根0-0.5cm划痕不得超过2个;0.5-1cm划痕的数量不超过1个,不允许出现大于1cm的划痕。

    按表抽样,若一次抽样不合格,判整批不合格,不在加抽。但可由供方逐根检验,合格者交货。

3)  颜色、色差

    按GB/T14952.3执行。

    一次性抽样,若不合格,不加抽。但可由供方逐根检验,合格者交货。

4)耐蚀、耐磨、耐侯性

    参照国标GB/T5237.2—2000相关规定

    光伏组件对耐蚀、耐磨、耐侯性要求较高。一次性抽样,若不合格,不加抽,并判整批不合格。

5、铝合金材料包装、运输、储存

    型材不涂油,其包装、运输、储存参照GB/T3199执行,包装形式由双方合同约定。

    最好外包塑料薄膜运输。

T型槽平台与铝型材检验平台的区别

铝型材检验平台的特点

1,上面为平面,人工铲刮上表面的平面度。

2,规格:500*6000,600*6000(特殊规格根据需方图纸制作。)

3,精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。

4,材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。

铝型材铸铁平台有时和流水线配套使用,不可缺少的会遭受冲击力,配套使用的架子一定要稳固,而且平台的面厚也要加强。

铝型材检验平台:承重虽然不是很大,但是平台由于其特殊的形状,所以高度应该保持在300或者300以上,面板的厚度保持在50为宜,这样平台就能比较好的保持精度,

T型槽平台的特点

①T型槽平台工作面不得有严重影响外观和使用的砂孔、气孔、裂纹、缩松、划痕、碰伤、锈点等缺陷。 ②T型槽平台的表面应清除型砂且平整,涂漆牢固。

③精度等级为0级-3级的T型槽平台工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的间距应不小于80mm。

T型槽平台应采用优质细密的灰口铸铁或合金等材料制造,其工作面硬度应达到170-220HB。

⑤T型槽平台工作面通常应采用刮削工艺。对采用刮削加工的3级T型槽平台工作面,其表面粗糙度Ra的最大允许值为5um。 ⑥采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定:或者按25mm×25mm正方形面积的接触点数见表3的规定,且任意25mm×25mm中的接触点数之间应不大于5点。 T型槽平台T平面度级别

T型槽平台的平面度可分为: ①AA级:其平面度(μm)= 1+1.6D2 (D为平台对角线长或直径),用于高度精密 之测定之用, 常用于实验室② A级:其平面度为AA级之两倍误差,常用于工具检验室作精密量具之检验之用。③ B级:其平面度为AA级之四倍误差,常用于工具检验室或在现场检验量具或划线之用

T型槽平台精度:按国家标准计量检定规程执行,分别为0,1,2,3级四个级别

铝型材硬度的检测方法

铝型材硬度一般用韦氏硬度计检测。国家标准GB5237-2004规定6063铝型材硬度应大于8HW,6061铝型材硬度应大于10HW。中国有色金属标准YB/T420-2000规定了铝型材韦氏硬度检测方法。 用于铝型材检测的W-20型韦氏硬度计是一种小型便携式仪器,用于快速方便地测量铝型材、管材、板材的硬度。特别适用于在生产现场、销售现场或施工现场对铝型材产品进行快速非破坏性的硬度检查。本仪器已通过国家技术监督部门的性能试验,获得计量器具制造许可证。许可证编号:辽制01030012。 W-20型韦氏硬度计是中国有色金属行业标准YS/T420-2000认可的两种仪器之一,该仪器已应用于国内大多数铝型材厂和许多门窗幕墙企业、铝型材使用单位及工程质检技术监督部门。

用 途

1. 确定铝型材有无热处理,检查热处理效果,判定铝型材力学性能是否合格。

2. 确定铝型材是否为不适当的合金加工而成,判定铝型材合金成分是否合格。

3. 测量不便送到实验室的过长、过重工件或装配件。

4. 用于铝型材生产检验、验收检验和质量监督检验。

主要特点

1.体积小,重量轻,可单手操作,便于携带。

2.能测量多种铝型材外形。

3.操作简单,操作技能对读数无影响。

4.读数方便,可方便地换算成其它硬度值。

测量范围

主要用于测量铝型材和铝合金材料,也可测量铜合金材料。其测量范围相当于:

铝型材 :24~110HRE

铜合金 :60~90 HRF

隔热铝型材

随着居住环境高档化,新型隔热保温铝型材由国外传到国内。各铝型材生产企业纷纷引进国外隔热断桥穿条设备,国内从事铝型材加工设备的企业也开发出隔热断桥穿条设备。都希望把新型隔热保温铝型材推人市场。隔热铝型材的生产成本比普通铝型材的高,增加了贯穿氧化、喷涂、穿条等工序。通过穿条断桥连接,可以将氧化银白色料与彩色喷涂料,砂面料与着色料相连接;增加铝型材的装饰感

未来铝型材的五个发展方向

据有关专家预测,未来铝型材将向五个方面发展:

1、磨砂面铝型材。磨砂面铝型材避免了光亮的合金型材在建筑装饰中存在一定的环境条件下形成光污染的缺点,其表面细腻柔和,很受市场青睐。但现有磨砂铝型材存在表面砂料不均匀并能看到磨纹的缺点。

2、多色调表面铝型材。目前铝型材单调的银白色已不能满足与建筑外墙装饰面砖、外墙乳胶漆的配合。新型的铝型材有不锈钢色、香槟色、金黄色等色调,加上彩色玻璃的色彩,能使建筑物装饰效果更理想。

3、粉末静电喷涂铝型材。粉末静电喷涂铝型材(铝型材检验平板)抗腐蚀性能优良,耐碱盐雾能力大大优于氧化着色铝型材。由于这种铝型材的生产采用绿色环保工艺,占地面积小,工艺流程简单,操作方便,节约能源和资源,投资少,见效快,喷涂效率高,应用广,已被世界各个所采用。

4、等离子体增强电化学表面陶瓷及电泳涂漆铝型材。它具有20多种色调,可根据需要象印花布一样套色,铝型材色彩缤纷,装饰效果极佳。由于铝型材表面是由高密度能量的弧光放电烧结而形成的陶瓷膜层,光洁度高、膜厚而且质密耐腐蚀。该技术已通过中国腐蚀协会与防护学会的鉴定并被确定为阳级氧化的更新换代技术。

5、电泳涂漆铝型材。电泳涂漆铝型材表面光泽柔和,能抵抗水泥、沙浆、酸雨的侵蚀。

铝型材检验平台保养方法

1、为了防止铝型材检验平板发生的变形,在吊装铝型材检验平台时,要用四根同样长度的钢丝绳同时挂住铸铁平板上得四个起重孔,将铝型材检验平台平稳吊装在运输工具上。

2、铝型材检验平台支承点垫好、垫平,保证每个支撑点受力均匀,保证整个铸铁平板平稳。

3、 铝型材检验平台安装时将铝型材检验平台的各个支撑点用调整垫铁垫好、垫实,由专业技术人员将铝型材检验平台调整至合格精度。

4、 铝型材检验平台使用时要轻拿轻放工件,不要在检验平台上挪动比较粗糙的工件,以免对平台工作面造成磕碰、划伤等损坏。
